 机架式PDU插座

PDU英文全称POWER DISTRIBUTION UNIT,意思是电源分配单元.但现在我们通常说的PDU是RPDU,即 RACK- POWER DISTRIBUTION UNIT,意思是机架式电源分配单元.也有人叫电源分配管理器,顾名思义PDU应具备电源的分配和管理的功能。电源的分配是指电流及电压和接口的分配,电源管理是指开关控制(包括远程控制)、电路中的各种参数监视、线路切换、承载的限制、电源插口匹配安装、线缆的整理、空间的管理及电涌防护和极性检测。

PDU插座与普通定制金属壳体插座(通常也叫PDU)本质的区别
普通定制金属壳体插座只是插口的简单分配,无法管理、平衡各插孔的电流,内联线不分主干线和分配线,标识不完整:承载功率、额定电压、额定电流、商标、厂名、厂址;无使用说明书;安装配件单一,无线缆理线装置。
而PDU的内联线的主干线是作为PDU整体承载的线路,分配线是单个插口的承载线路,两者承载能力是完全不同的;标识是使用PDU的基本条件,承载功率、额定电压、额定电流是使用的最基本电气参数条件,商标、厂名、厂址是制造商的责任所在;使用说明书是产品的必备文件;安装配件多少代表PDU适应机柜的复杂环境的程度高低,线缆理线装置是机架线缆理线关键配件,其功能类似机柜的线缆摇臂;远程控制是PDU的核心价值所在,其作用可以在远程端口集中监视、纪录机柜内的所有设备的使用的各种电气参数的变化值并同时实施控制,可以简化机房工作流程,降低机房设备的故障率。


PDU 插座 PDU 插座
PDU 插座 PDU 插座
PDU 插座 PDU 插座
PDU 插座 PDU 插座
PDU 插座 PDU 插座
 PDU插座选型

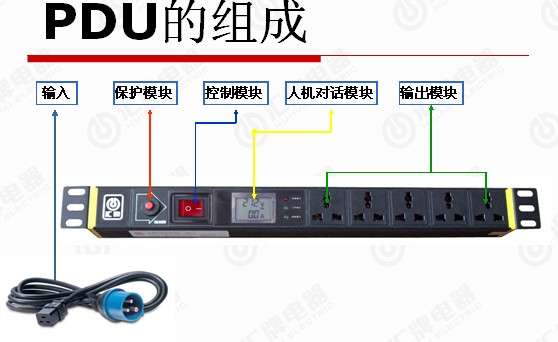

PDU的组成

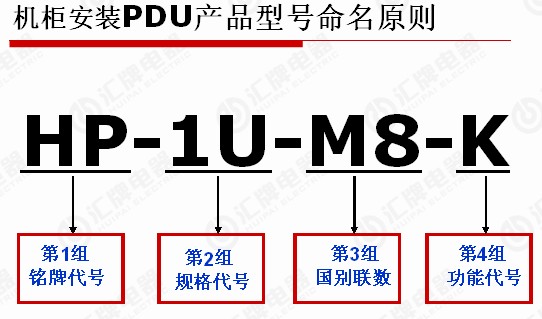

PDU命名
PDU选型资料下载

部分常用PDU插座型号PDU产品可以根据具体要求来配置插头和插座及功能附件

联数

产品型号

产品说明

产品
长度

9

HP-1U-M9

额定电流16A,9位10A多用孔.

430mm

9

HP-1U-M8J1

额定电流16A,1位16A国标孔,8位10A多用孔.

430mm

8

HP-1U-M8-K

额定电流16A,1位16A双断开关,8位10A多用孔.

430mm

8

HP-1U-M8-F

额定电流16A,1位电源浪涌雷击保护模块(带指示灯),
8位10A多用孔.

430mm

8

HP-1U-M8-G

额定电流16A,1位16A过载保护,8位10A多用孔.

430mm

9

HP-1U-J9

额定电流16A,9位16A国标孔.

430mm

8

HP-1U-J8-K

额定电流16A,1位16A双断开关,8位16A国标孔.

430mm

8

HP-1U-J8-G

额定电流16A,1位16A过载保护,8位16A国标孔.

430mm

9

HP-1U-C9

额定电流16A,9位IEC60320的C13(10A输出).

430mm

8

HP-1U-C8-K

额定电流16A,1位16A双断开关,
8位IEC60320的C13(10A输出).

430mm

8

HP-1U-C8-G

额定电流16A,1位16A过载保护,
8位IEC60320的C13(10A输出).

430mm

8

HP-1U-C7C1

额定电流16A,1位IEC60320的C19(16A输出),
7位IEC60320的C13(10A输出).

430mm

7

HP-1U-C6C1-K

额定电流16A,1位16A双断开关
,1位IEC60320的C19(16A输出),
6位IEC60320的C13(10A输出)标准19时机柜安装长度。

430mm

6

HP-1U-M6-FHK

额定电流16A,1位16A双断开关,
1位电源浪涌雷击保护模块(带指示灯),
1位电话雷击保护模块,6位10A多用孔.

430mm

6

HP-1U-M6-FNK

额定电流16A,1位16A双断开关,
1位电源浪涌雷击保护模块(带指示灯),
1位网络雷击保护模块,6位10A多用孔.

430mm

6

HP-1U-M6-M1K

额定电流16A,1位16A双断开关,
1位主副孔控制模块(带指示灯),6位10A多用孔.

430mm

6

HP-1U-M6-M2K

额定电流16A,1位16A双断开关,
1位滤波/防浪涌/接地指示模块(带指示灯),6位10A多用孔.

430mm

6

HP-1U-M6-M3K

额定电流16A,1位16A双断开关,
1位主副孔控制电流电压显示模块(带指示灯),6位10A多用孔.

430mm

14

HP-1U-C13C1-K

额定电流16A,1位16A双断开关,1位IEC60320的C19(16A输出)
13位IEC60320的C13(10A输出),产品加长226mm。

656mm

14

HP-1U-M13J1-FGK

额定电流16A,1位16A双断开关,1位16A过载保护,
1位电源浪涌雷击保护模块(带指示灯),1位16A国标孔,
13位10A多用孔,产品加长306mm。

736mm

18

HP-1U-C16C2-2K

额定电流16A,2位16A双断开关,2位IEC60320的C19(16A输出)
16位IEC60320的C13(10A输出),产品加长518mm。

948mm

24

HP-1U-C22C2-2G2K

额定电流16A,2位16A过载保护,2位16A双断开关,
2位IEC60320的C19(16A输出),
22位IEC60320的C13(10A输出),产品加长770mm。

1200mm

未列出的PDU型号、规格请电话咨询


PDU插座的功率说明
PDU的额定功率是指PDU的所有输出插口的输出功率总和,他的大小取决于以下几个关键点,它们的排序应是这样的:
插头的承载功率≥总开关的承载功率≥外联线的承载功率=内联线的主干线的承载功率≥总过载保护的承载功率≥输出插口的承载功率总和≥PDU的额定功率。
也就是说以上几个关键点之一如果单点的承载功率增大是不会增加PDU的额定功率的,但如果以上几个关键点之一单点的承载功率减小却会让PDU的额定功率降到几个关键点之一单点的承载功率值。
PDU输出插口的形式与PDU的额定功率的关系:
我们在使用PDU时会遇到这样的情形:设备的插头与PDU的插孔不匹配。因此我们在定制PDU时首先应确认设备的插头形式及设备的功率,承载的顺序入下:
PDU的输出插孔功率=设备的插头功率≥设备的功率。

PDU插头与插孔的对应关系入下:
万用插孔: 对应CCC10A国标插头;小南非6A插头;意大利10A插头:
美标5-15P插头;欧标10A插头(无接地);丹麦标10A插头;
以色列10A插头;瑞士10A标插头;10A澳标插头
英标插孔: 对应13A英标插头(带保险丝)
欧标插孔: 对应10A/16A德标插头;10A法标插头
美标插孔: 对应15A(125V)5-15P美标插头
IEC320 C13: 对应IEC320 C14插头
16A国标插孔:对应CCC16A国标插头;16A澳标插头
IEC320 C19: 对应IEC320 C20插头

当你的设备插头与PDU的插孔不匹配且PDU已定制完成时,你可以更换设备的电源线,但一定要注意:任一插头和电源线的承载功率一定要≥设备的功率.
